矿用提升绞车如何选择钢丝绳

文章出处: 通达矿机 人气:2815+发表时间:2023-05-15 17:43:13

在提升作业时,大家往往容易忽视钢丝绳,那么我们应该如何选择钢丝绳,以计算基础数据:井筒深度670m,Ⅱ型井架基础顶面至天轮平台顶面高度为17.25m,钢丝绳***大悬垂按700m计算。

一、 提升钢丝绳计算

2.0m3吊桶自重: 728kg

滑架及缓冲器重:144kg 7t钩头及连接装置重:160kg

人重(按6人考虑:75kg/人):450kg

矸石及水重(按2.0m3吊桶取矸石重:1800kg/m³,装满系数0.9,含水重450kg/m³):4050kg。

(1)提升矸石时

钢丝绳末端荷载:728+144+160+4050=5082(kg)

由于提升矸石钢丝绳末端荷载***大,因此取6358kg进行钢丝绳选型计算。

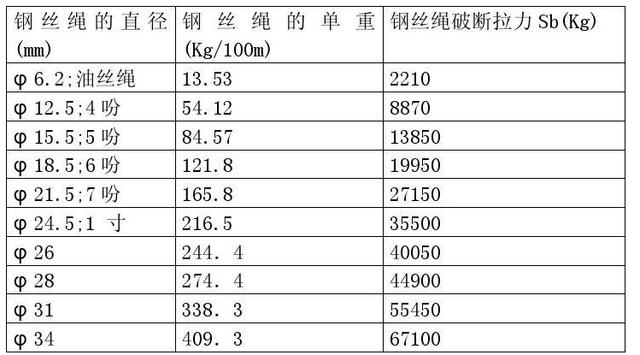

因此试选18×7+FC-φ28-1770钢丝绳。

(2)钢丝绳安全系数校核

钢丝绳的工作荷载:5082+695×3.06=7209(kg)

钢丝绳的破断拉力总和:430×1.283=551.696(KN)

钢丝绳的安全系数:提物:551690÷7209÷9.8=7.81>7.5

结论:提升钢丝绳提2.0m³吊桶符合安全使用要求。

二、抓岩机钢丝绳计算

抓岩机重:8077kg

0.6m3矸石重: 960kg

(1) 钢丝绳末端荷载

作为抓岩机留绳时(8077+960)÷4=2259(kg);因此钢丝绳末端荷载按2259kg计算

(2)提升钢丝绳选型

因此试选18×7+FC-φ28-1770钢丝绳。

(3) 钢丝绳安全系数校核

钢丝绳的工作荷载2259+700×3.06=4401(kg)

钢丝绳的破断拉力总和:430×1.283=551.69(KN)

钢丝绳的安全系数:m=551690÷4401÷9.8=12.79>6.0

结论:抓岩机悬吊钢丝绳选用18×7+FC-φ28-1770,符合规程安全使用要求。

三、安全梯钢丝绳计算(带放炮电缆)

安全梯及人重:2000kg

放炮电缆重:1.562×700=1094(kg)

试选:18×7+FC-φ20-1770钢丝绳

钢丝绳悬垂重量:1.56×700=1092(kg),

***小破断力总和219×1.283=280.977(KN)

钢丝绳工作荷载:2000+1094+1092=4186(kg)

钢丝绳的安全系数:m=280977÷4186÷9.8=6.85>6.0

结论:安全梯选用18×7+FC-φ20-1770钢丝绳,符合规程安全要求。

四、大模板悬吊绳计算(三绳对称悬吊)

参照《凿井工程图册》第五分册P292:

φ5.55m,H=3.0m,G=11.482t [25c

φ5.65m,H=3.5m,G1=11.482×(3.5÷3)×(5.65÷5.55)=13.637(t)

考虑模板上附着杂物及砼井壁未凝结时的下坠力,按公司12号文件精神,动载荷按2倍静载荷计算;由于大模板三根悬吊绳基本为对称布置,每绳终端荷重为2×13.637÷3=9.09t

试选:18×7+FC-φ32-1770钢丝绳

单绳悬垂重量:3.99×700=2793(kg);

***小破断力总和562×1.283=721.046(KN)

钢丝绳工作荷载:9090+2793=11883(kg)

安全系数:m=721046÷11883÷9.8=6.19﹥5

结论:大模板悬吊选用三根18×7+FC-φ32-1770钢丝绳对称悬吊,符合规程安全要求

五、吊盘悬吊绳计算

提升稳绳2根 吊盘悬吊绳3根

根据平面布置图,考虑其中一根吊盘绳距中心回转抓岩机位置较近,该绳受力较大,因此按分担1/3中心回转抓岩机重量及1/4吊盘总荷重(不含中心回转抓岩机重量)计算。

φ5.3三层吊盘及物料总重:17700kg;

抓岩机荷重:8077kg;

水箱及卧泵总重(按两套考虑):12000kg。

分灰器及分灰管重:1500kg。

人重(按10人考虑):750kg。

附加一路信号电缆:350(kg)

计算吊盘***大重量:17700+8077+12000+1500+750=40027(kg),

(1)稳绳悬吊钢丝绳末端荷载计算:

40027÷4=10007(kg)

(2)钢丝绳选型:

因此试选18×7+FC-φ36-1770钢丝绳。

(3)钢丝绳安全系数校核:

钢丝绳的工作荷载:10007+700×5.05×2=17077(kg)

钢丝绳的破断拉力总和: 711×1.283×2=1824.426(KN)

钢丝绳的安全系数:m=1824426÷17077÷9.8=10.9>6.0

结论:稳绳悬吊钢丝绳选用18×7+FC-36-1770,符合规程安全使用要求

(4)吊盘悬吊钢丝绳末端荷载计算带信号电缆、靠近抓岩机的绳承重***大):

(40027-8077)÷4+8077÷3+350=11030(kg)

(5)钢丝绳选型

因此试选18×7+FC-φ36-1770钢丝绳。

(6)钢丝绳安全系数校核:

钢丝绳的工作荷载:11030+700×5.05=14565(kg)

钢丝绳的破断拉力总和:711×1.283=912.213(KN)

钢丝绳的安全系数:m=912213÷14565÷9.8=6.39>6.0

结论:吊盘悬吊钢丝绳选用18×7+FC-φ36-1770,符合规程安全使用要求。

九、排水管悬吊钢丝绳计算

(1)φ133×5钢管重量

15.78×670=10573(kg)

5英寸法兰盘重量:21×83×2=3486(kg),(按8m管长计算)

螺栓、组合管卡重量:6.5×111=722(kg)

水重:670×(0.123/2)2×3.14×1000=7957(kg)

钢丝绳末端荷载:10573+3486+722+7957=22738(kg)

(2)钢丝绳选型

因此试选:18×7+FC-φ36-1770两根钢丝绳悬吊。

单绳悬垂重量:5.05×700×2=7070(kg),

(3)钢丝绳安全强度校核:

钢丝绳的工作荷载:22738+7070=29808 (kg)

***小破断拉力:711×1.283×2=1824.426(KN)

安全系数:m=1824426÷29808÷9.8=6.25﹥6

结论:排水管选用18×7+FC-φ36-1770钢丝绳两根悬吊,符合规程安全要求。

十、动力电缆钢丝绳计算

(1)动力电缆重量

6.882×670×2=9222(kg)

螺栓、组合管卡重量:2×111=222(kg)

钢丝绳末端荷载:9222+222=9444(kg)

2)钢丝绳选型

因此试选:18×7+FC-φ32-1770两根钢丝绳悬吊。

单绳悬垂重量:3.99×700=2793(kg),

(3)钢丝绳安全强度校核

钢丝绳的工作荷载:9444+2793=12237 (kg)

***小破断拉力:562×1.283=721.046(KN)

安全系数:m=721046÷12237÷9.8=6.01﹥6

结论:动力电缆选用18×7+FC-φ32-1770钢丝绳两根悬吊,符合规程安全要求。
