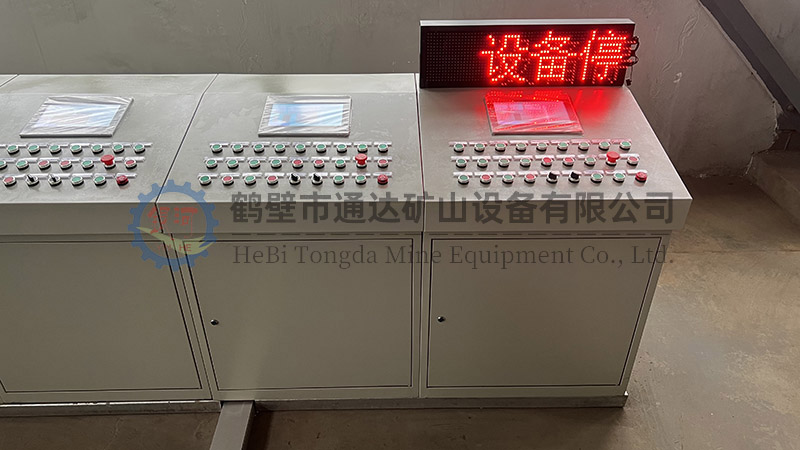

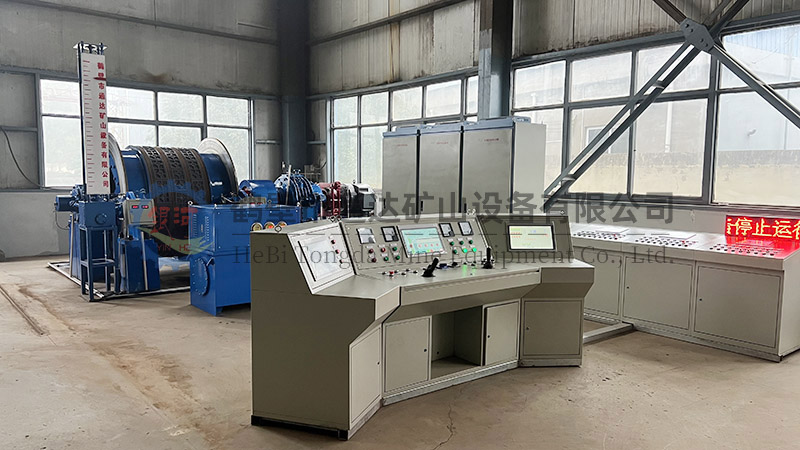

装置概述

矿用提升信号装置适用于斜井轨道运输、煤矿生产场合，实现了煤矿生产中斜井轨道运输、立井运输的信息化，该装置以《煤矿用提升信号装置通用技术条件》为设计准则，采用西门子PLC以太网控制结构，使整个装置结构简单、工作稳定、性能可靠。可独立作为煤矿提升信号装置用，也可配合我公司煤矿轨道运输监控装置用，使煤矿轨道运输更加智能化、可视化，可有效提高轨道运输的安全性和自动化水平。

装置功能

1、显示功能

状态显示：提升类别及指定的汉字显示并具有部分语言提醒功能：“提人”“提物”“检修”“特型”“急停”“快”“慢”“主电”“直发”“转发”；并具有水平去向显示。如：“2→3”；数码显示：“0”“2”“3”“4”“5”

在上井口信号工选择某一特定水平车场具有打点权限时，对打点权所在的水平进行显示；

提升勾数的显示；

对提升指令进行三钩记忆、显示，并具有手动清零功能；

备用信号及电源的状态显示。

2、闭锁功能

水平间信号的闭锁：在提升时，只有被选择的水平车场可发出提升信号，其它水平不能发出提升信号，只能发出停车信号和急停信号；各水平的转换只允许上井口完成；

信号间的闭锁:当其中一个信号发出后，只有清除当前信号才能再发其它信号，否则其它信号无法发出；

信号与绞车回路的闭锁：上井口的信号不发到绞车房，绞车不能启动，只有当绞车房收到来自上井口发出的打点信号指令后，绞车方可提升；

在“直发”状态时，上井口可直发信号到绞车房，不受其它水平信号闭锁***；在“转发”状态时，上井口收到其它水平打点信号后，方可进行打点信号的确定，将所发信号传送至绞车房；

与绞车安全回路的闭锁：当绞车房收到的各车场信号工发来的“急停”信号时，绞车安全回路跳闸，急停信号不受任何闭锁***；

提人、提物、检修、特型四个信号间互相闭锁，这四个信号的转换由上井口完成；

3、信号声响输出

有与信号点数相同次数的打点音箱报警功能，如当信号“3”发出后，将有3次打点声音输出。当显示状态进行切换时会有相应的声音提示。

4、声光报警功能

上井口提升信号确认信号发到绞车房、打点信号声音输出后，报警箱进行声光报警并显示“信号发出，严禁行人”。

5、急停报警功能

急停信号与绞车安全回路闭锁，急停信号全线显示并进行报警提醒。

6、语音通话功能

双工对讲，在绞车房←→上井口←→中间水平、下井口间通过按键拨号的方式选择需要联络的任意水平，选择与被呼叫方进行通话；

7、呼叫功能

用于上、下井口及各水平之间信号呼叫。

8、道岔的监控功能

道岔的控制和状态输出显示。

9、与监控系统通讯功能

装置具有通讯接口，可与上位计算机进行数据交换，可接收上位计算机所发打点信号并进行输出控制。
